HLRF-PB型人防電磁脈沖防護屏蔽室

  • 發表時間:2023-02-01
  • 來源:網絡
  • 人氣:

  屏蔽室分類:

  應用于人防指揮所地下工程的核電磁脈沖防護屏蔽室,通常按防護等級分為三級:

  Ⅰ級屏蔽室:敏感設備工作不被干擾。電場屏蔽效能>85dB,磁場屏蔽效能>60dB。

  Ⅱ級屏蔽室:敏感設備不被損傷。電場屏蔽效能>50dB,磁場屏蔽效能>40dB。

 ?、蠹壠帘危捍蚊舾性O(shè)備不被損傷。電場屏蔽效能>30dB,磁場屏蔽效能>20dB。

  自然覆土層對核電磁脈沖防護能力視具體工程而定,對屏蔽室防護性能指標要求有波動。

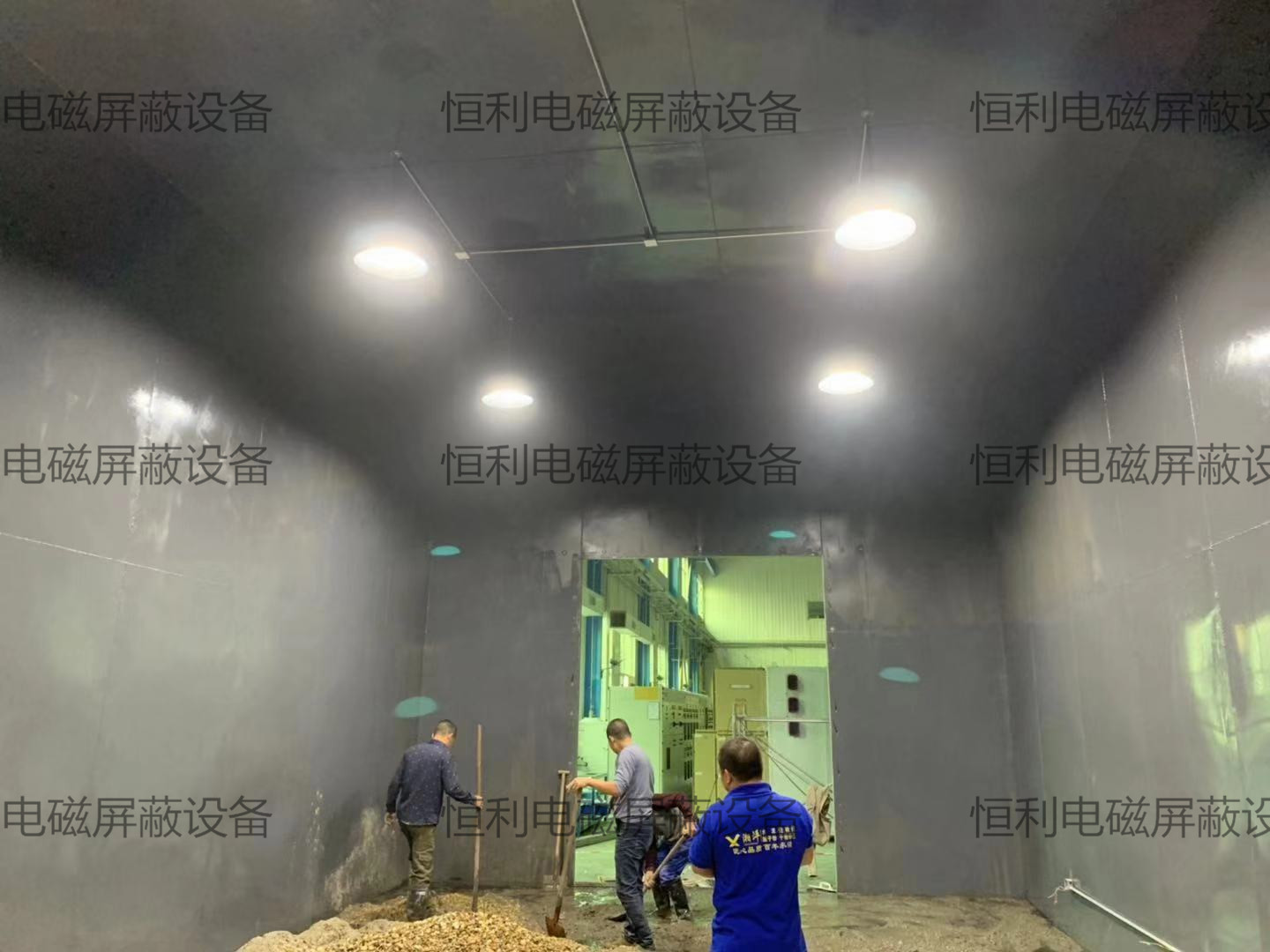

  產品展示:


  設計依據:

  《防護工程防電磁脈沖設計規范》GJB3928-2000

  《人民防空指揮工程設計標準》RFJ1-2006

  《人民防空指揮所通信工程設計要求》RFXB 02-2006

  《人民防空工程電磁脈沖防護設計規范》RFJ 01-2001

  項目設計要求及圖紙

  性能指標:

  符合《電磁屏蔽室屏蔽效能的測量方法》GB12190-2006 B 級標準

  工藝結構:

 ?、窦壠帘问遥浩帘误w:六面采用40*60mm鍍鋅矩管斷續焊龍骨架;頂部和四面墻采用2mm鍍鋅鋼板制作屏蔽層;底面采用3mm鍍鋅鋼板制作屏蔽層,鋼板必須滿焊。配件:強電、弱電進線都要經過濾波器接入;進排風口安裝通風截止波導窗;采用850*2000mm電動屏蔽門。

 ?、蚣壠帘问遥浩帘误w頂部和四面墻采用0.75mm鍍鋅鋼板(或白鐵皮)整體內貼,底面采用3mm鍍鋅鋼板焊接而成;強電、弱電進線都要經過濾波器接入,進排風口安裝通風截止波導窗,屏蔽門采用鈹青銅簧片壓接式簡易屏蔽門。對于施工比較特殊的房間,Ⅱ級屏蔽室也可借鑒Ⅰ級屏蔽室做法。

 ?、蠹壠帘危旱叵虏糠纸ㄖ橥暾牧骟w混凝土鋼筋網結構,外墻鋼筋網網格節點以梅花狀交錯焊接(間隔1米),一般由土建單位施工時焊接。

  屏蔽室裝修:

  地面為架空抗靜電地板;頂面為微孔鋁扣板;墻面為彩鋼板或鋁塑板。

  室內電氣為:

  強電配電箱、通訊配電箱、格柵燈、開關墻插等。

  施工要點:

  1,地下工程防潮防腐尤為重要,Ⅰ、Ⅱ級屏蔽室除使用鍍鋅材料外所有焊接部位都要做好防腐處理;

  2,對于電磁脈沖防護屏蔽體接地非常重要,屏蔽體可采用多點接地;

  3,適當增加進排風波導窗數量,保證屏蔽室空氣流通順暢。


88 (1).jpg

88 (2).jpg

88 (3).jpg
