電磁屏蔽室簡介:

電磁屏蔽室是電磁兼容( EMC )領域的重要內容,在國內應用較晚,為方便建設單位aa、領導盡快熟悉這個新興事物,特此簡介,敬請指正。

1.電磁屏蔽室的基本結構形式:

簡單說來,電磁屏蔽室就是一個鋼板房子 ,冷軋鋼板是其主體屏蔽材料。包括六面殼體、門、窗等一般房屋要素 ,只是要求嚴密的電磁密封性能,并對所有進出管線作相應屏蔽處理,進而阻斷電磁輻射出入。目前電磁屏蔽室有鋼板拼裝式、鋼板焊接式、鋼板直貼式及銅網式四大類。拼裝式為厚度1.5mm鋼板模塊拼裝而成,生產、安裝工藝較簡單,適用于小面積、屏蔽效能要求一般的工程。 可拆卸移建,但移建后屏蔽效能明顯降低。鋼板焊接武屏蔽室采用2 ~ 3mm冷軋鋼板與龍骨框架焊接而成，屏蔽效能高,適應各種規格尺寸,是電磁屏蔽室的主要形式。直貼式和銅網式用于屏蔽效能要求較低的簡易工程。

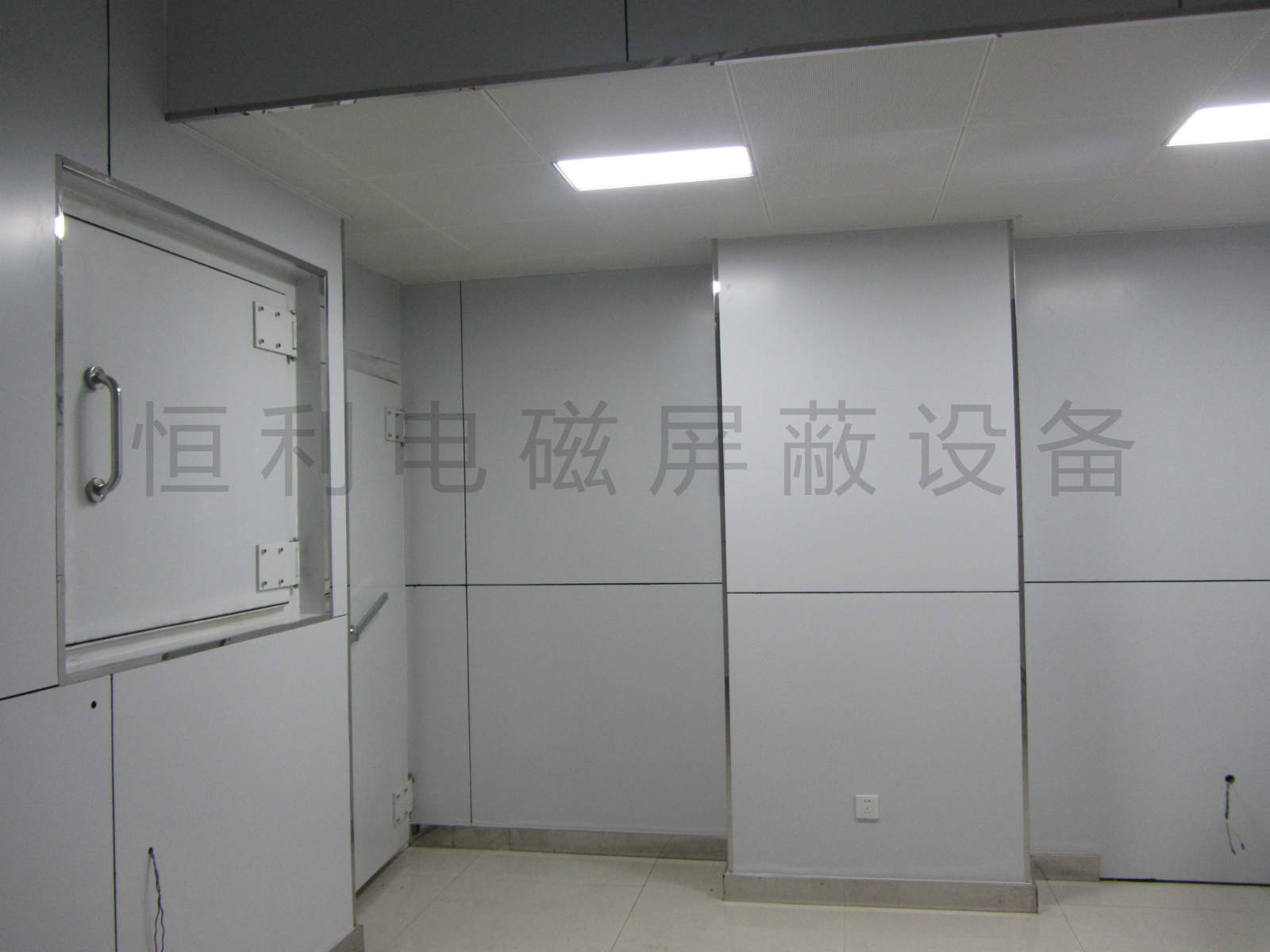

圖片來源：恒利電磁屏蔽設備

2.電磁屏蔽室的主要功能:

2.1隔離外界電磁干擾,**室內電子、電氣設備正常工作。特別是在電子元件、電器設備的計量、測試工作中,利用電磁屏蔽室(或暗室)模擬理想電磁環境,提高檢測結果的準確度。

2.2阻斷室內電磁輻射向外界擴散。強烈的電磁輻射源應予以屏蔽隔離,防止干擾其他電子、電氣設備正常工作甚至損害工作人員身體健康。

2.3防止電子通信設備信息泄漏,確保信息安全。電子通信信號會以電磁輻射的形式向外界傳播(即TEMPEST現象) , 敵方利用監測設備即可進行截獲還原。電磁屏蔽室是確保信息安全的有效措施。

3.電磁屏蔽室的基本組成內容:

3.1殼體:此處以鋼板焊接式電磁屏蔽室為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成,材料規格按屏蔽室大小確定地面龍骨(地梁)應與地面進行絕緣處理。墻、頂部冷軋鋼板厚度2mm ,底部鋼板厚31m ,先在車間預制成模塊,分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊,連續滿焊,并用專用設備撿漏,防止漏波。所有鋼質殼體必須進行良好的防銹處理。

3.2電磁屏蔽門:電磁屏蔽[是屏蔽室aa活動部件,也是屏蔽室綜臺屏蔽效能的關鍵，技術含量較高 ,材料特殊,工藝極其復雜,共26道I序。電磁屏蔽門有鉸鏈?zhǔn)讲宓堕T、平移門兩大類,各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比,則aa手動插刀式鉸鏈門(標準門1900mmx850mm )。

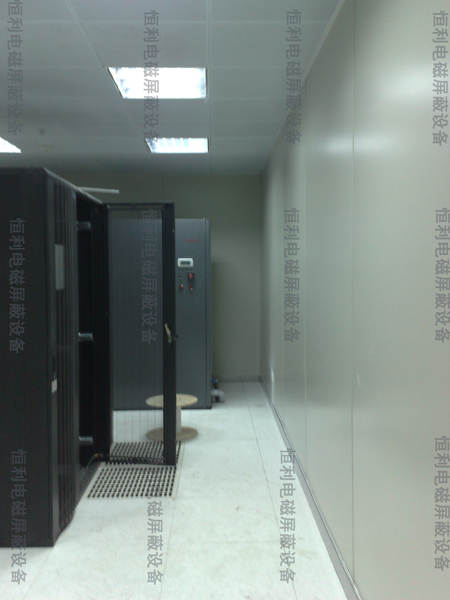

圖片來源：恒利電磁屏蔽設備

3.3蜂窩型通風波導窗:通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距5mm的六邊形鋼質波導管集合組成,波導管不妨礙空氣流通，卻對電磁輻射有截止作用。目前主要采用300mmx 300mmx 50mm規格的全焊接式蜂窩式波導窗,插入損耗150KHz ~ 1GHz2100dB ,完全滿足《規范》要求。屏蔽室按面積大小配置相應數量的波導窗,分別用于進風、排風、瀉壓。

3.4強弱電濾波器:進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾,必須有相應的濾波器加以濾除。濾波器是由無源元件(電感、電容)構成的無源雙向網絡,其主要性能參數是截止頻率(低通、高通、帶通、帶阻)、插入損耗(阻帶袁減量) , 濾波性能取決于濾波級數(濾波器濾波元件數)、濾波器結構類型(單電容型C型、單電感型型、π型)等。

3.5波導管:進入防護室的各種非導體管線如消防噴淋管，光纖等,均應通過波導管,波導管對電磁輻射的截止原理與波導窗相同。

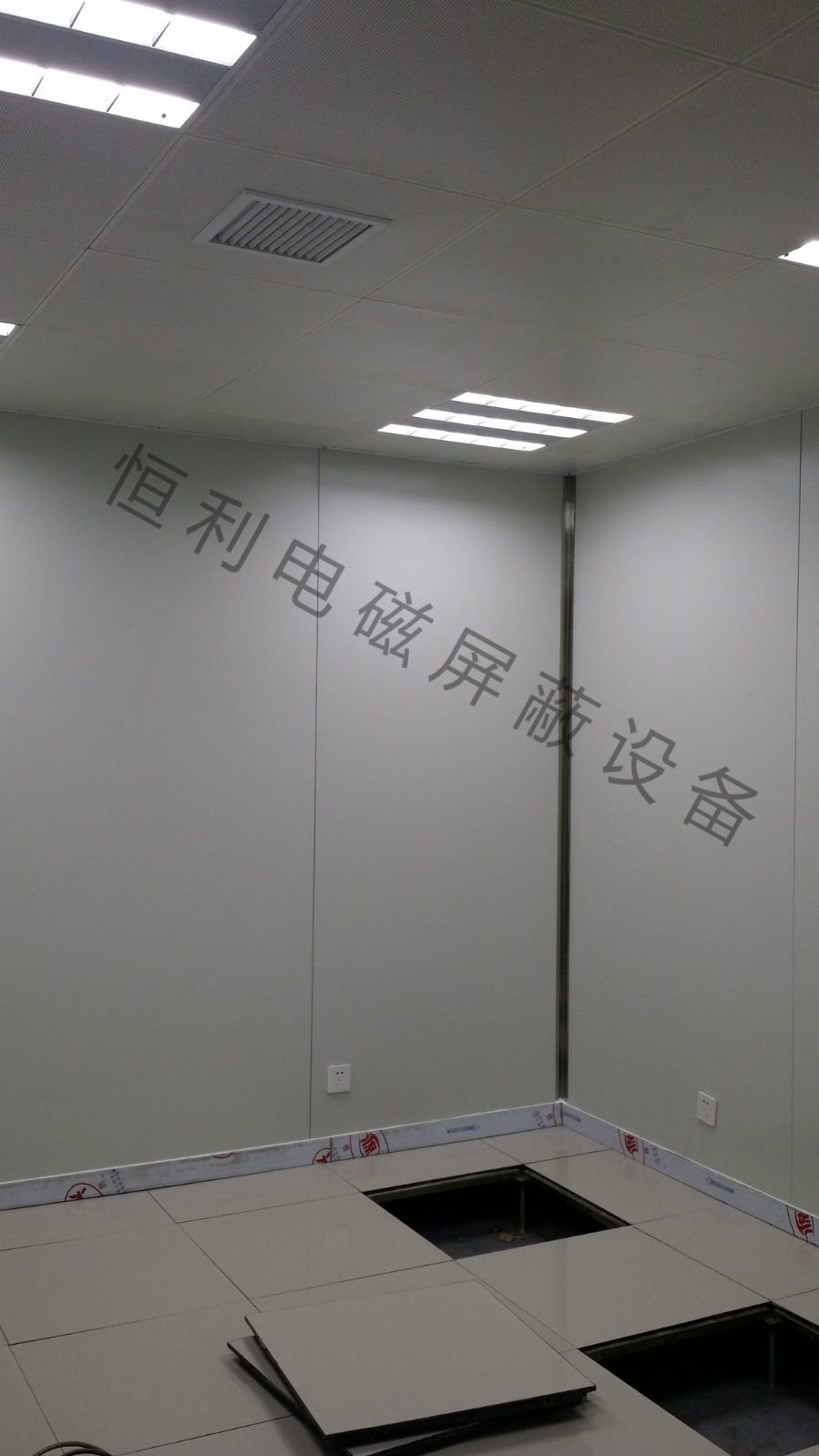

3.6室內電氣、室內裝修:包括穿管走線、配電箱、照明、插座及吊頂、墻面裝修、地面防靜電地板等。為確保屏蔽室穩定運行,電氣裝修材料必須選用符合國家標準的防火、防潮、環保產品。

4.電磁屏蔽室I程的相關問題:

4.1空調系統:屏蔽室空氣調節系統可根據實際情況配置。有中央空調時可由波導窗直接接入,也可單獨安裝空調。民用空調、商用空調、精密空調均可選用,空調電源線、內外機控制信號線、氣水管都必須進行相應屏蔽處理。

4.2消防報警系統:電磁屏蔽室應配備消防報警和噴淋系統。報警信號線及相關控制信號也要分別進行濾波處理。-般配置煙感報警信號-路。

4.3接地系統:因工作時殼體有一定漏電(與濾波器工作特性有關) , 故防護室接地要求極高。要求單點接地，跟地質因素有關,接地電阻≤1Ω。

4.4電源系統:屏蔽室電源一般按需要配置設備電源、空調照明輔助電源。因工作時殼體有一定漏電,故防護室電源不能經過漏電保護器。

4.5隔震:人防、國防指揮所工程的通信要素室都涉及隔震工程,與電磁脈沖防護室有密切的交叉施工關系。隔震分標準隔震和簡易隔震,前者工藝復雜,造價較高,簡易隔震由黃沙層、混凝土層組成。

4.6進排風管:電磁脈沖防護室要與進排風管銜接,應在其鋪設到位后才能進場安裝。

5.電磁屏蔽室I程建設程序:

電磁屏蔽室工程包括現場測量、技術設計、 生產安裝圖紙、車間生產、現場安裝、自檢、驗收等程序。

5.1屏蔽室安裝現場準備:

安裝現場要求一 干(環境干燥)、二凈(室內、室外清潔無雜物)、三平(頂、墻、地平)、四到位(風氣水管、強弱電、接地線到位)。

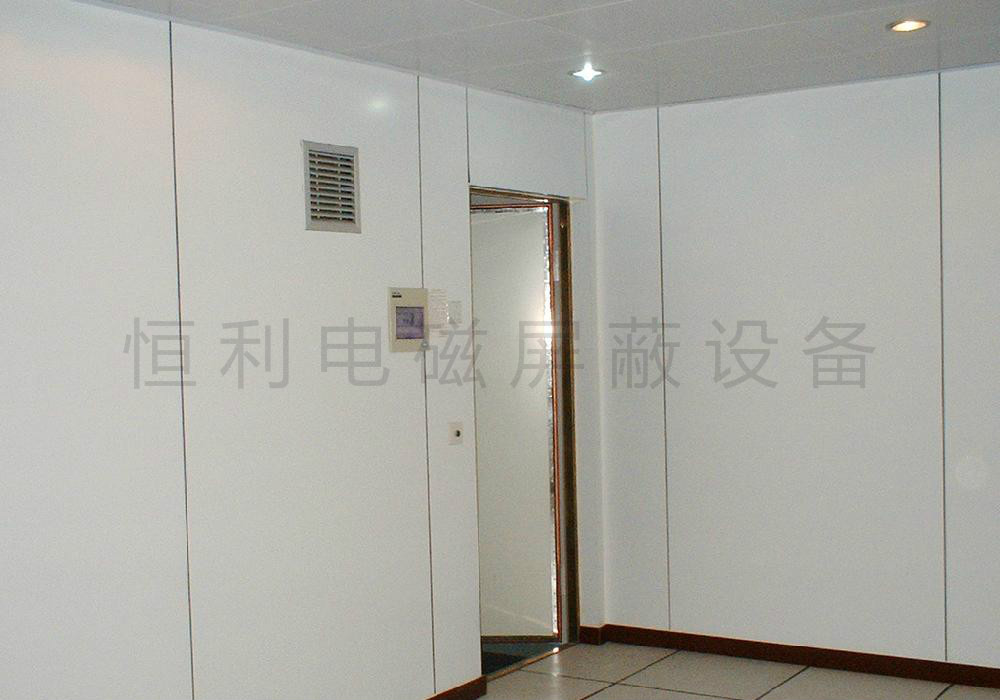

圖片來源：恒利電磁屏蔽設備

5.2車間生產:

包括殼體鋼板模塊制作、龍骨框架材料準備、電磁脈沖防護門制作、波導窗制作;濾波器、波導管、室內電氣、內裝材料配置等。

5.3包裝、運輸、搬運:

地下工程多偏僻,道路差,特別是材料搬運困難,應進行良好組織。

5.4現場安裝:

包括搭建龍骨框架,鋼板模塊焊接,防護門、濾波器、波導窗、轉接板等安裝,波導窗與空調風口銜接,防護效能自檢,室內電氣鋪設,內裝修等環節。如有一級防震則涉及交叉作業,需做好協調工作。

5.5產品自檢:

為**屏蔽室建設工程質量,確保驗收順利,承建單位應具備質量自檢能力,能否主動把握產品質量,是衡量其綜合實力的重要因素。屏蔽室自檢包括殼體自檢,即在屏蔽殼體完成時進行初檢，主要目的是查漏、補漏。

5.6組織驗收:

由建設單位邀請權威機構對屏蔽室進行全面檢測、鑒定,是屏蔽室建設的后續環節。因家自檢標準一般高于驗收標準， 故一 次驗收臺格率應在98%以上。

6.工程周期:

工程周期是建設方關注的一一個重 要因素,今以20 ~ 30m2屏蔽室為例簡單說明:設計圖紙3天,車間生產7天,現場安裝15天,另加運輸時間,一般在30天左右。

關于恒利：

南陽市恒利電磁屏蔽設備有限公司是國家保密局屏蔽室建設施工資質單位，成立于2006年，主要從事電磁屏蔽系統集成產品、掃描透射電鏡低頻實驗室、高壓檢測設備配套局放靜音實驗室、安防監控、人防屏蔽工程、人防隔震工程、建筑智能化弱電系統工程的研究、設計、制造和安裝服務。

主要產品：電磁屏蔽室、屏蔽機房、低頻磁屏蔽工程、屏蔽機柜(箱)、微波暗室、濾波器、屏蔽防火門窗、局放屏蔽試驗室、防磁庫、隔震器、人防工程和電鏡低頻磁屏蔽實驗室等產品，廣泛應用于信息安全、電子對抗、計量檢測、電網系統、無線通信、研究院、低頻精密儀器等領域，在國內行業中處于aa地位。

公司創建以來始終堅持：“創新、務實、兼任、進取”的企業精神，以創新求發展、以誠信贏市場、以管理出效益，以環保為己任的經營理念，充分實現企業的社會價值。

聯系人：周經理

聯系方式：15670668555

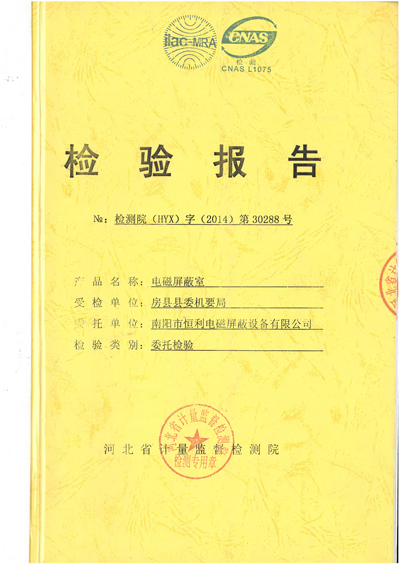

屏蔽室檢測報告：
